Tabella dissipatori di calore ordinata per la dimensione indicata nel disegno con "A". Le barre sono di lunghezza (indicata nel disegno con "L") che varia da mt 2 a mt 4 dimensione dipendente dal modello di dissipatore.

Si eseguono tagli a misura su profili in alluminio.



Dissipatori in barra

Codice



AxB (mm)

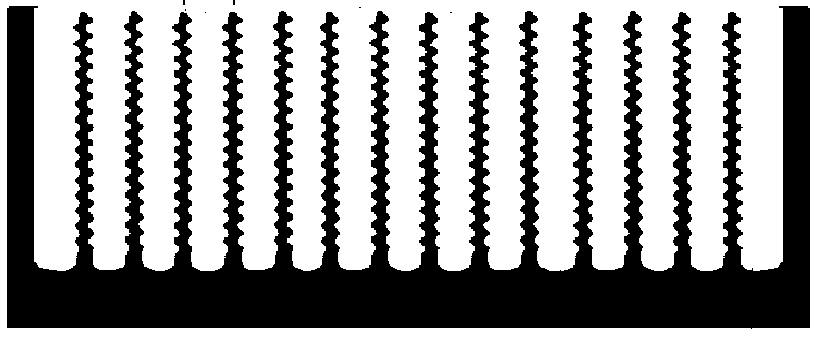

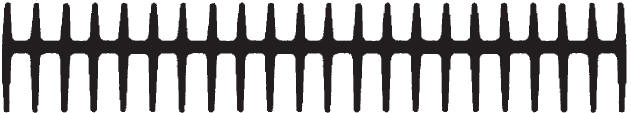

DISEGNO (FUORI SCALA)
811 19x48

808 22x22


2265 25x17

810 30x22


2202 30x36

909 32x26
868 32,2x7,62

884 34x60

2119 35x20


893 35x35
837 36,5x45


812 37,5x3,1

833 38x28,5

883 40x7,62

888 40x9

934 40,82x24,99
2266 41,4x30,5

834 40,1x35

915 41,4x34


919 42x15


914 42x44

974 43,2x16,51

882 47,5x19

2181 48x39,5

2158 50x40

963 52x40

916 52,5x70


863 54,48x17,95
857 56x40
856 59,43x25,3
832 64,5x9

906 66x40


2112 67,5x25


2176 70x35,5


831 72x30

867 74x30

842 75x10

858 76x30


2197 80x26

976 82x32

847 82x32


907 84x40


2125 86x48


824 90x37


890 95x70

978 99,4x16
886 100x15


2193 100x19

970 100x25

931 100x35

849 100x40


917 109x39,5


900 112x67,5


827 113x37


971 115x80

2235 120x22,5

889 120x58

983 120x64

2148 121x25

903 121x58,5

2153 125,5x83


936 130x55

814 135x20

2170 138x33


905 138x40


805 145x8,2

803 150x5,5

830 150x26


848 150x26


904 150x27
885 150x40


838 154x8,5

878 155x43,5

887 158x15


850 160x40


967 160x50

891 161,25x50,2

898 162x25


826 164,5x26,9

846 172x13,5

912 173x28
968 177,5x40

940 181x56,5

998 183,6x15
824 188,5x11,5

804 190x50

624 190x68

901 190x75


852 197x20


896 200x15


881 200x20

853 200x25


2234 200x29,4

937 200x39
928 200x40
924 200x40
835 200x40,3
911 200x65,5

880 200x72


879 200x72


932 200x83


984 200x85

2182 200x90

623 213x40

946 215x50,5

925 215x77


947 216x77

872 216x83

950 220x76,5


873 235x60


622 244x57,5

897 245x25


855 250x40


933 250x40

821 250x80,5

894 230x80,5
875 250x83


902 260x67


874 265x74


899 300x25


996 300x39,7

836 300x40


865 300x40

2249 300x65

876 300x83


926 300x83


930 300x84

979 300x84

2155 301,5x71


962 320x75,5
918 345,5x40


910 362x35

813 400x40


871 400x40


980 400x85

992 450x85

2141 440x41,6

981 500x85

993 550x85

982 600x85

986 650x85

987 700x85

988 750x85

989 800x85

990 850x85

991 900x85
