TUBI IN ALLUMINIO PER CILINDRI PNEUMATICI: SERIE 89 con fori asolati per tiranti

Tubi in alluminio adatti alla realizzazione di cilindri pneumatici per azionamenti. Tali tubi sono estrusi , in lega di alluminio EN-AW6060T6 / EN-AW6063T6 successivamente calibrati - brocciati tramite lavorazione meccanica ed in fine anodizzati classe 20 µm

NOTA: CARATTERISTICHE TECNICHE PECULIARI PRODOTTO DI ALTA QUALITA’ dopo una accurata estrusione il profilo viene sottoposto ad una speciale lavorazione di calibratura a freddo della camicia (parte interna)

Caratteristiche meccaniche minime:

Rm= Mpa 245 Rp0,2= Mpa 200 A5%=8 HBW=80

Anodizzazione:

- spessore dello strato di ossido: classe 20 µm +10/-4 (interno) +10/-8 (esterno)

- durezza dello strato di ossido: 420 HV25 +130/-30

Rugosita’ diametro interno:

Rugosità’ diametro interno: -Ra radiale ≤ 0,6 µm -Rmax radiale ≤ 9 µm -Ra assiale ≤ 0,4 µm

Gamma completa dei nostri profili in alluminio consultabile sul sito: www.omar-alluminio.it

tubi in alluminio per cilindri pneumatici

I fori di fissaggio sono predisposti per l'inserimento di tiranti in acciaio. Dettaglio asola per tiranti (le quote A e B sono specificate sotto ogni codice articolo)dettaglio asola profili serie 89

PNM8932

n.4 asole A=6,5 B=6,85

per sede tiranti

profilo in alluminio per cilindri pneumatici

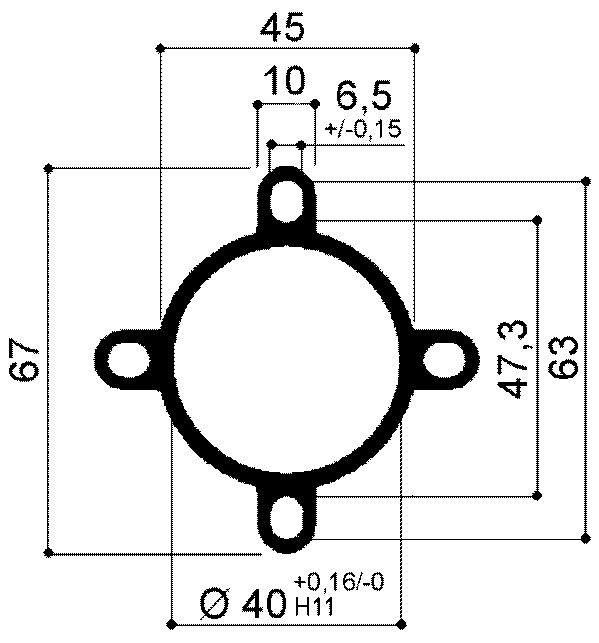

PNM8940

n.4 asole A=6,5 B=7,85

per sede tiranti

profilo in alluminio per la realizzazione di cilindri pneumatici

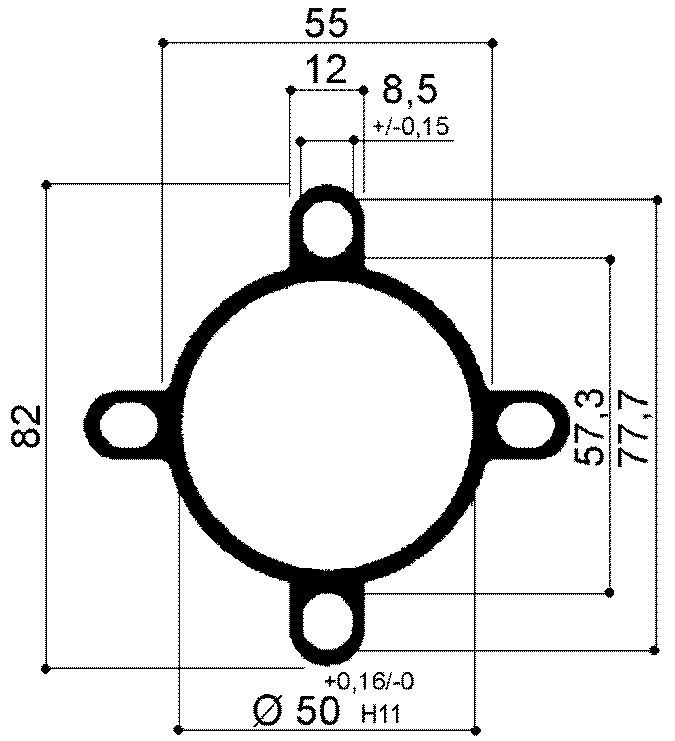

PNM8950

n.4 asole A=8,50 B=10,20

per sede tiranti

tubo in alluminio per la realizzazione di camicie per cilindri pneumatici

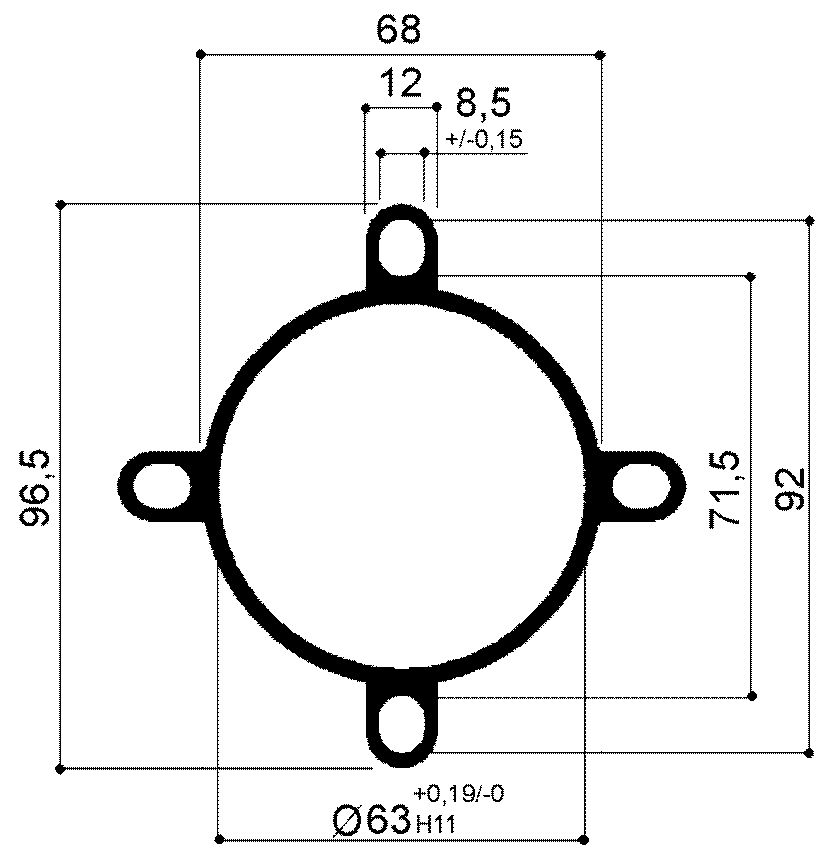

PNM8963

n.4 asole A=8,5 B=10,25

per sede tiranti

profilo in alluminio per cilindri pneumatici diametro  alesaggio 63mm

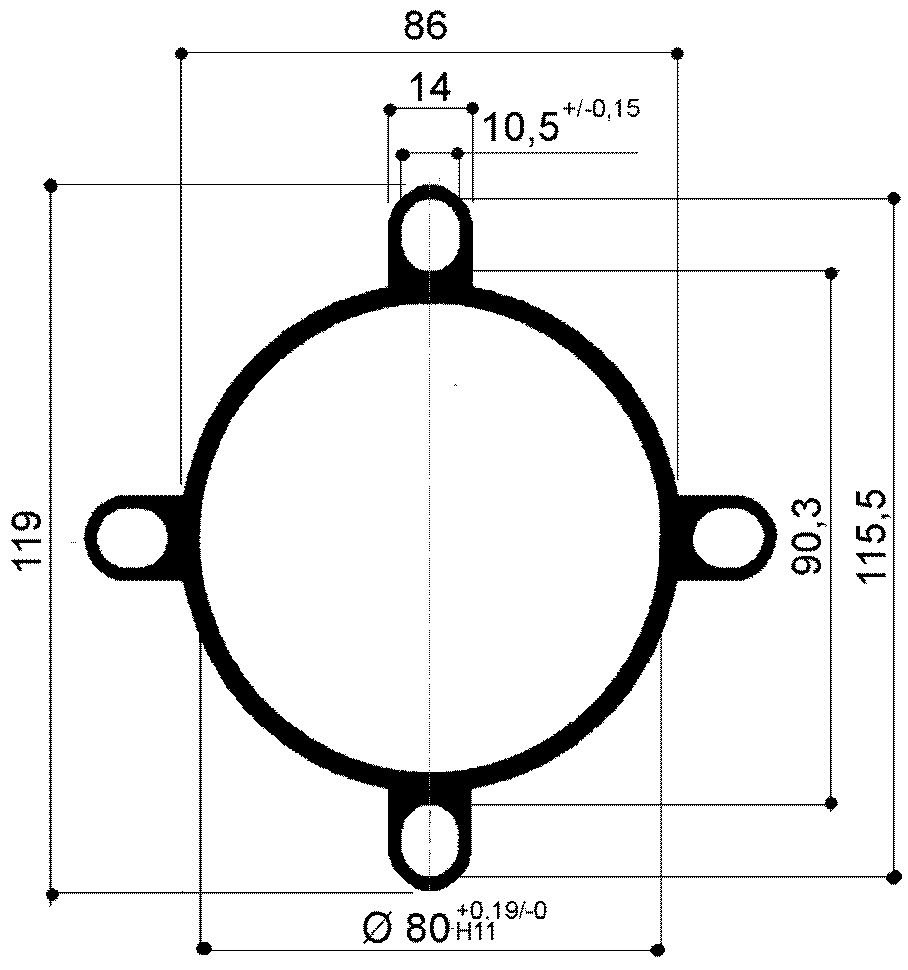

PNM8980

n.4 asole da A=10,5 B=12,60

per sede tiranti

tubo in alluminio per cilindri pneumatici con fori a forma di asola per tiranti diametro 80mm

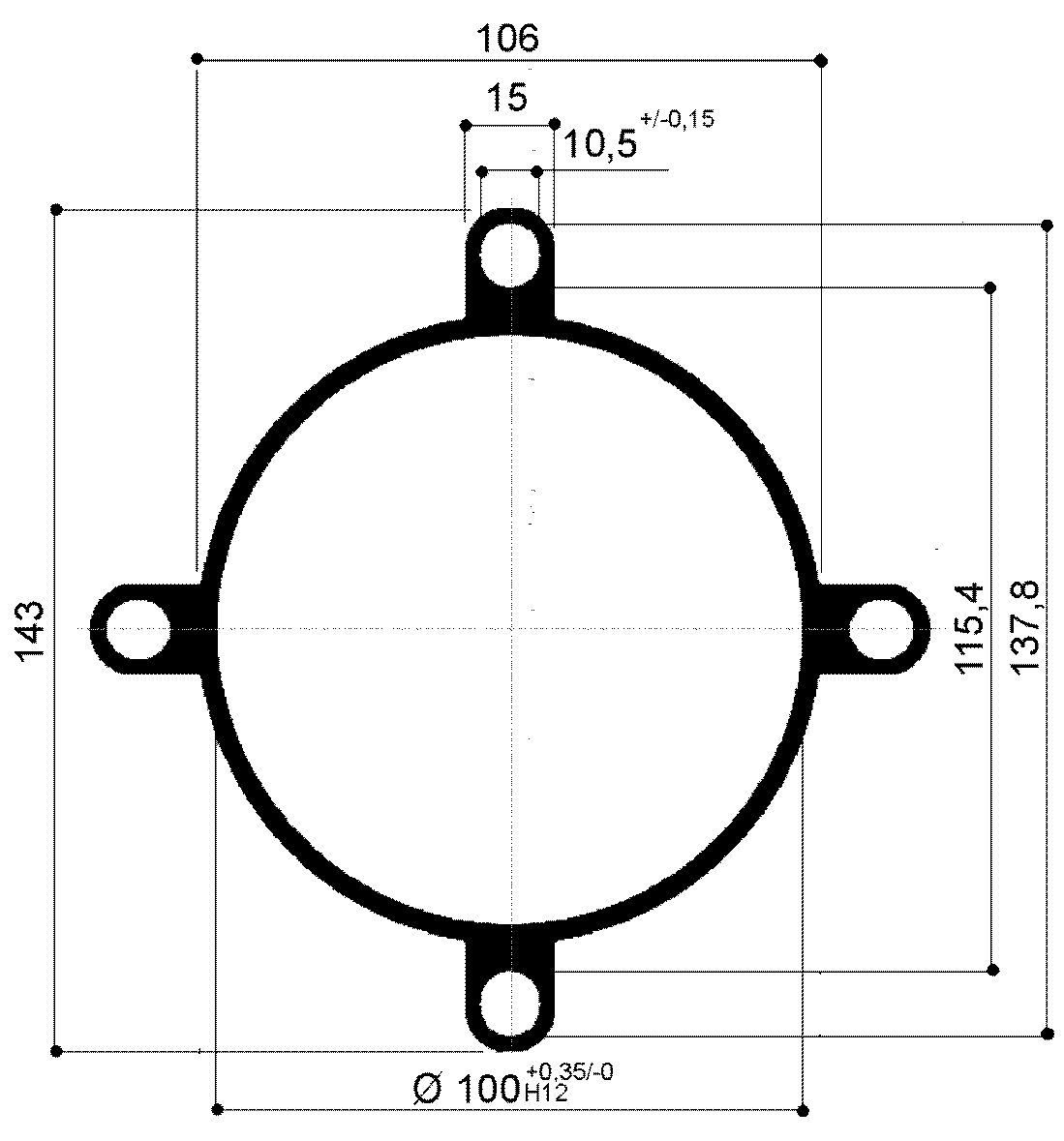

PNM89100

n.4 asole da A=10,5 B=11,20

per sede tiranti

camicia con fori ad asola in alluminio per cilindro pneumatico alesaggio 100mm

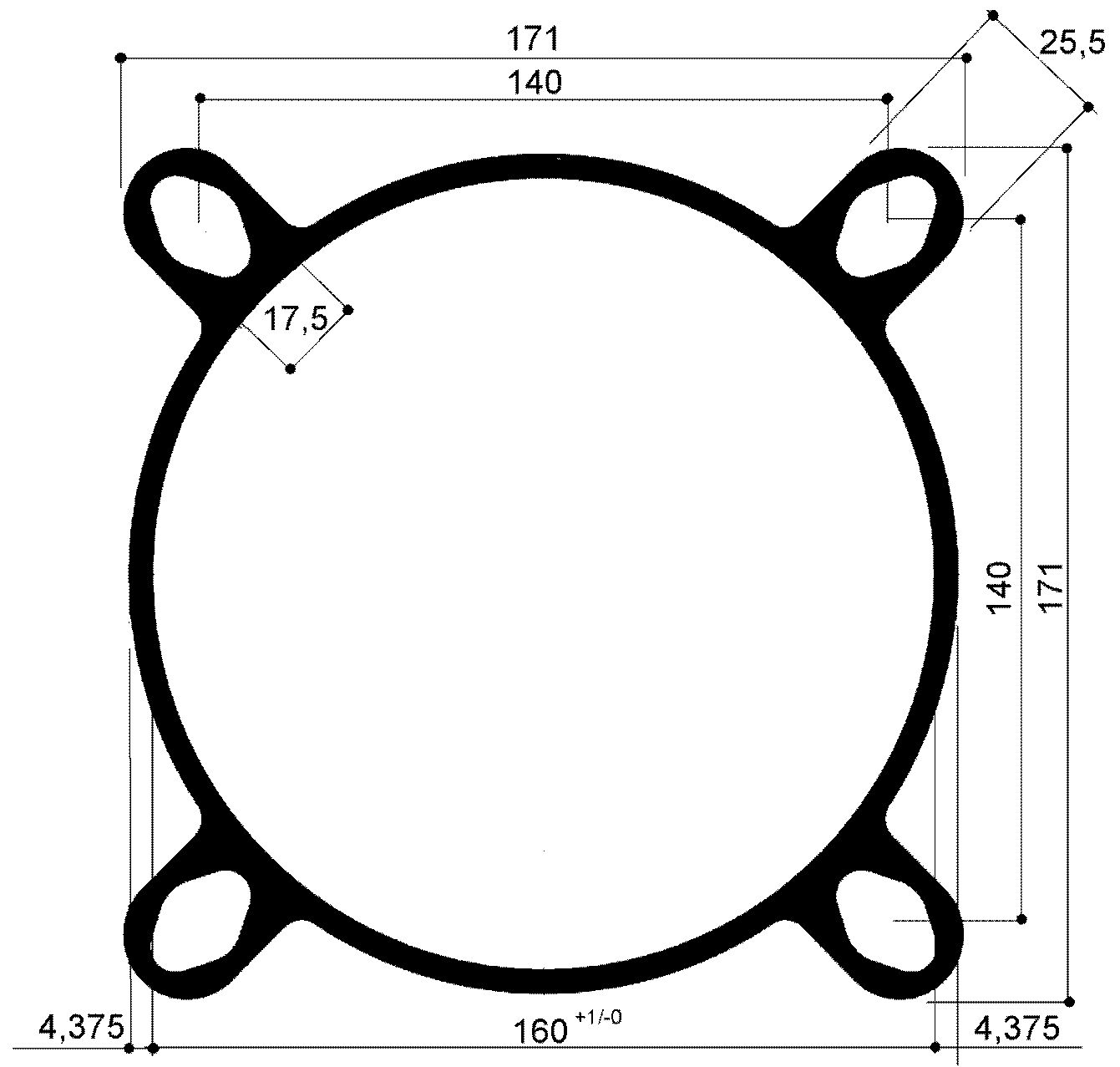

PNM89160

n.4 asole per sede tiranti

cilindri pneumatici diametro 160mm: profilo in alluminio

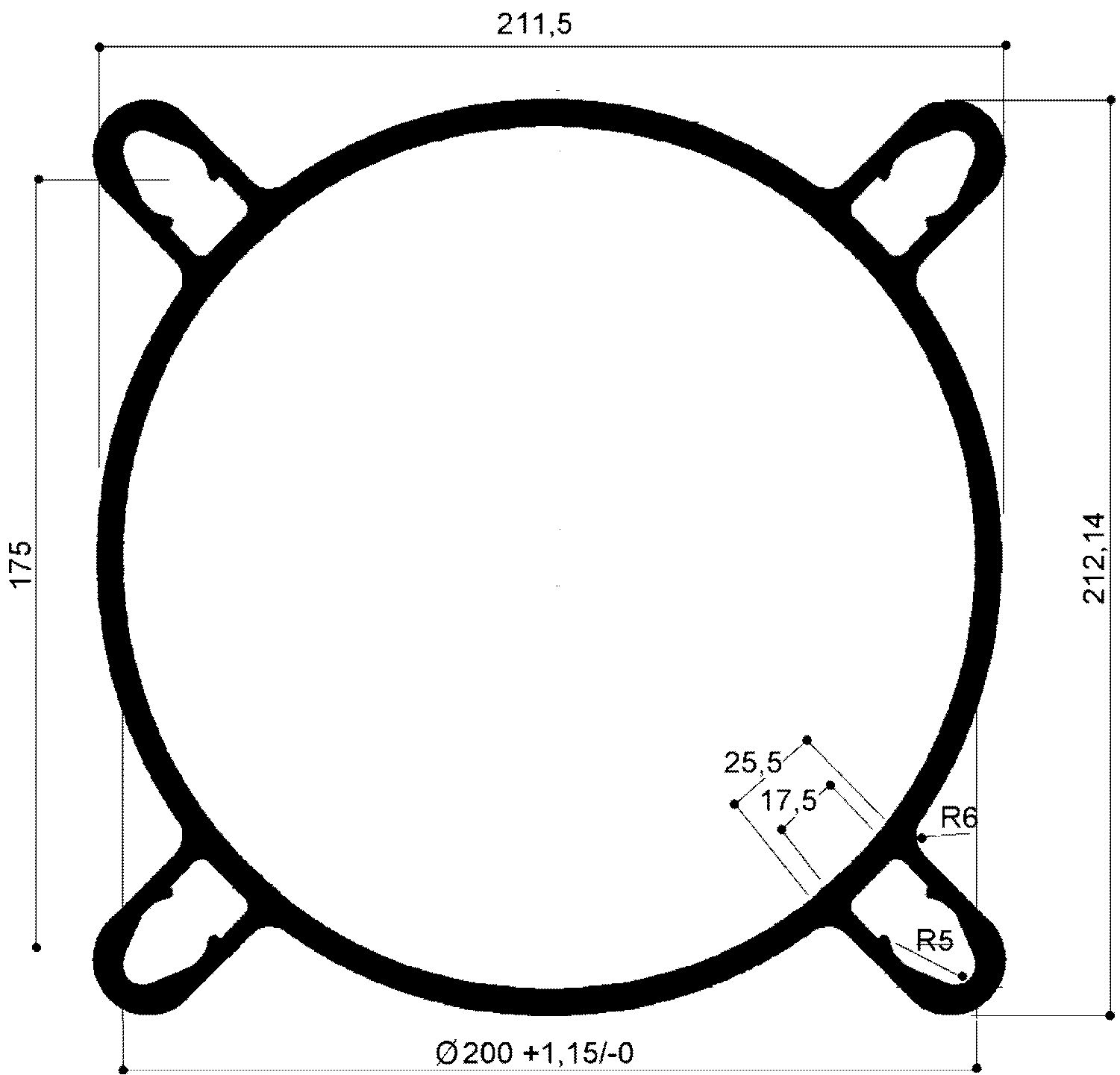

PNM89200

n.4 asole per sede tiranti

cilindri pneumatici diametro 200mm: profilo in alluminio
