Tubi in alluminio adatti alla realizzazione di cilindri pneumatici per azionamenti. I tubi sono estrusi in lega di alluminio EN-AW 6063T6 e successivamente vengono calibrati - brocciati tramite lavorazione meccanica ed in fine sono anodizzati classe 20 µm
NOTA: CARATTERISTICHE TECNICHE PECULIARI PRODOTTO DI ALTA QUALITA’ dopo una accurata estrusione il profilo viene sottoposto ad una speciale lavorazione di calibratura a freddo della camicia (parte interna)
Lega Alluminio 6063 T6
Caratteristiche meccaniche minime: Rm = Mpa 245 Rp 0,2 = Mpa 200 A% = 8 HBW = 80
Anodizzazione:
- spessore dello strato di ossido: classe 20 µm +10/-4 (interno) +10/-8 (esterno)
- durezza dello strato di ossido: 420 HV25 +130/-30
Rugosita’ diametro interno: -Ra radiale = 0,6 µm -Rmax radiale = 9 µm -Ra assiale = 0,4 µm
Gamma completa dei nostri profili in alluminio consultabile sul sito: www.omar-alluminio.it

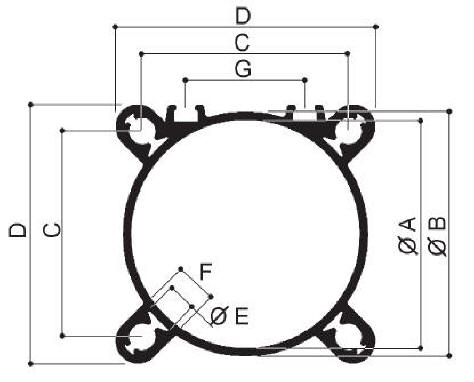

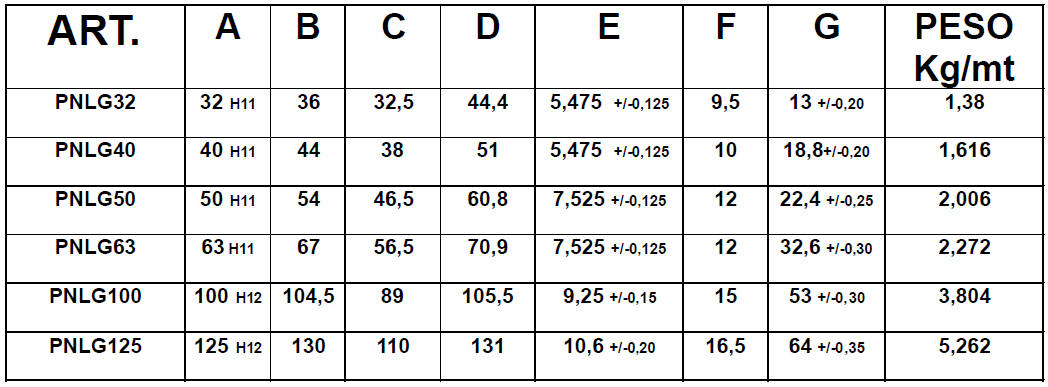

ART. |
A |
B |
C |
D |
E |
F |
G |
PNLG32 |
32 H11 |
36 |
32,5 |
44,4 |
5,475 +/-0,125 |
9,5 |
13 +/-0,20 |
PNLG40 |
40 H11 |
44 |
38 |
51 |
5,475 +/-0,125 |
10 |
18,8+/-0,20 |
PNLG50 |
50 H11 |
54 |
46,5 |
60,8 |
7,525 +/-0,125 |
12 |
22,4 +/-0,25 |
PNLG63 |
63 H11 |
67 |
56,5 |
70,9 |
7,525 +/-0,125 |
12 |
32,6 +/-0,30 |
PNLG80 |
80 H11 |
84 |
72 |
87 |
9,25 +/-0,15 |
14 |
41 +/-0,30 |
PNLG100 |
100 H12 |
104,5 |
89 |
105,5 |
9,25 +/-0,15 |
15 |
53 +/-0,30 |
PNLG125 |
125 H12 |
130 |
110 |
131 |
10,6 +/-0,20 |
16,5 |
64 +/-0,35 |
